Das Modul für visuelle Kommunikation vereinfacht den Prozess zur Erstellung eines Druck- und Schneideauftrags mithilfe eines intuitiven Design-Tools. Es enthält eine Reihe vordefinierter Formen, Bilder und Cliparts, die über eine schlanke Integration mit VersaWorks verarbeitet werden.

Für das Handbuch des Roland DG Connect Designer VC-Moduls finden Sie bitte unter folgendem Link weitere Informationen:

Link zum Handbuch des Roland DG Connect Designer VC-Moduls

https://downloadcenter.rolanddg.com/Roland_DG_Connect_Designer



Hauptfunktionen des Moduls für visuelle Kommunikation

  • Einfache Bearbeitung von SVG-Assets
  • Bilder vektorisieren und mit dem Pfadwerkzeug bearbeiten
  • „Spezialebene“ verwenden, um Roland-Sonderfarben oder Muster zuzuweisen
  • Einfache Hintergrundentfernung
  • Bildteile auswählen und Roland-Sonderfarben oder Muster zuweisen





Hauptfunktionen – Übersicht

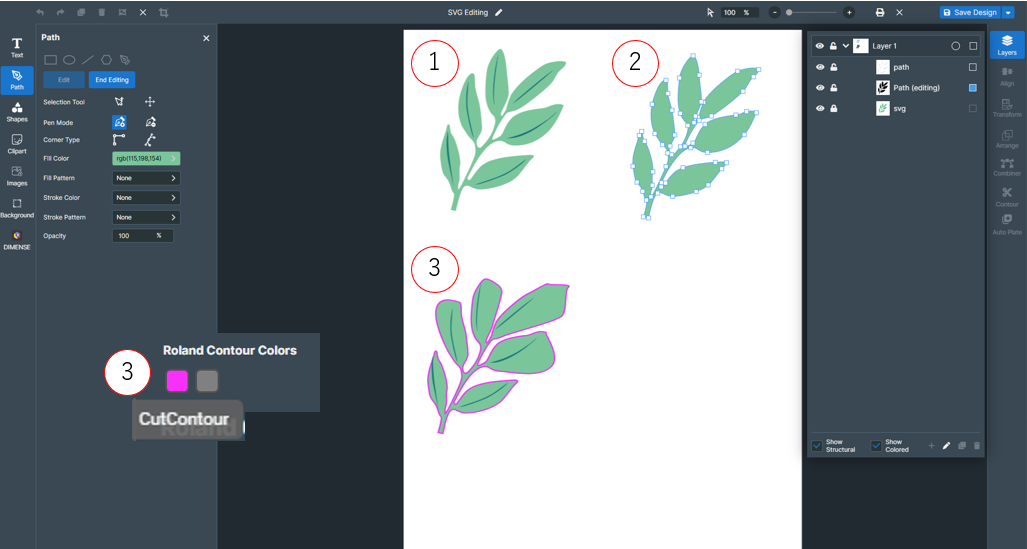

SVG-Bearbeitung: Diese Funktion erleichtert die Bearbeitung von SVG-Daten.

  1. Platzieren Sie das SVG-Design auf der Zeichenfläche.
  2. Wählen Sie die Designdaten aus und extrahieren Sie die Pfade.
  3. Wählen Sie im Pfad-Menü das Stiftwerkzeug und bearbeiten Sie die Pfade.
  4. Durch Festlegen der Strichfarbe als Schnittlinie können Sie auch Schneidedaten erstellen.

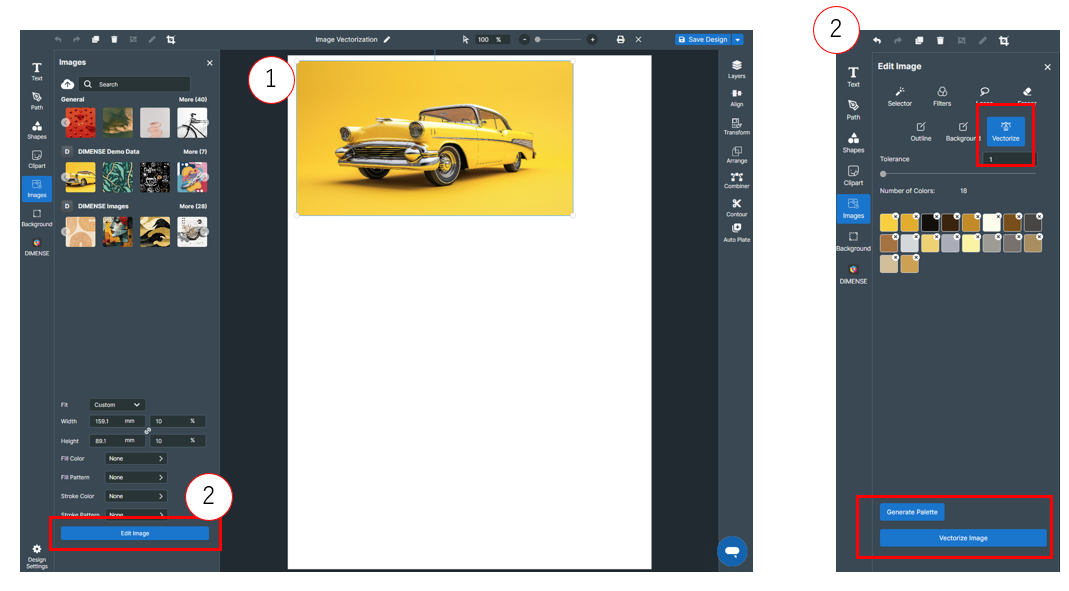

  • Bild-Vektorisierung: Diese Funktion ermöglicht es, Bilddaten zu vektorisieren.

  1. Platzieren Sie das Bild auf der Zeichenfläche.
  2. Klicken Sie auf „Bild bearbeiten“, wählen Sie dann „Vektorisieren“ → „Palette generieren“ → „Bild vektorisieren“.
  3. Nun können Sie das vektorisierte Bild bearbeiten.

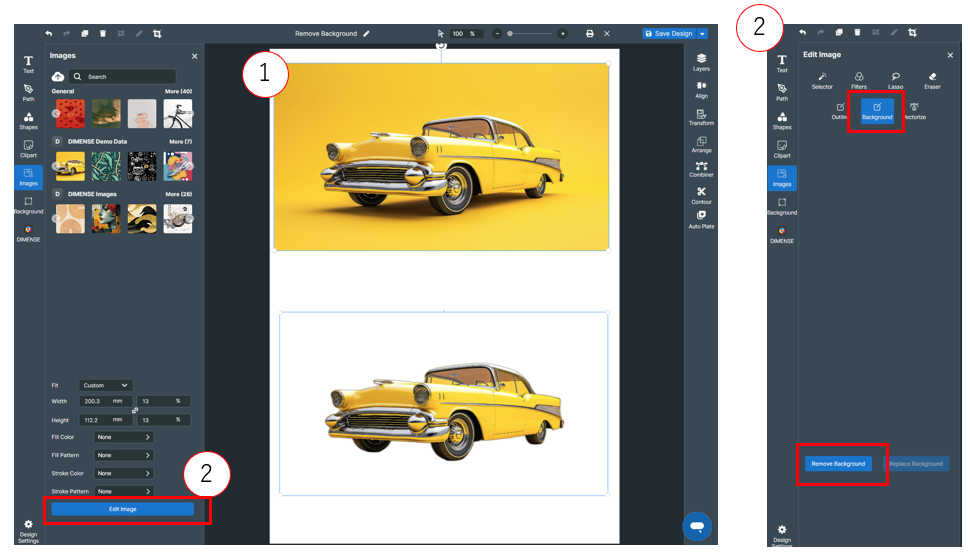

  • Hintergrund entfernen: Diese Funktion ermöglicht es, den Hintergrund von Bilddaten einfach zu entfernen.

  1. Platzieren Sie das Bild auf der Zeichenfläche.
  2. Klicken Sie auf „Bild bearbeiten“, wählen Sie dann „Hintergrund“ → „Hintergrund entfernen“, um den Hintergrund aus dem Bild zu löschen.

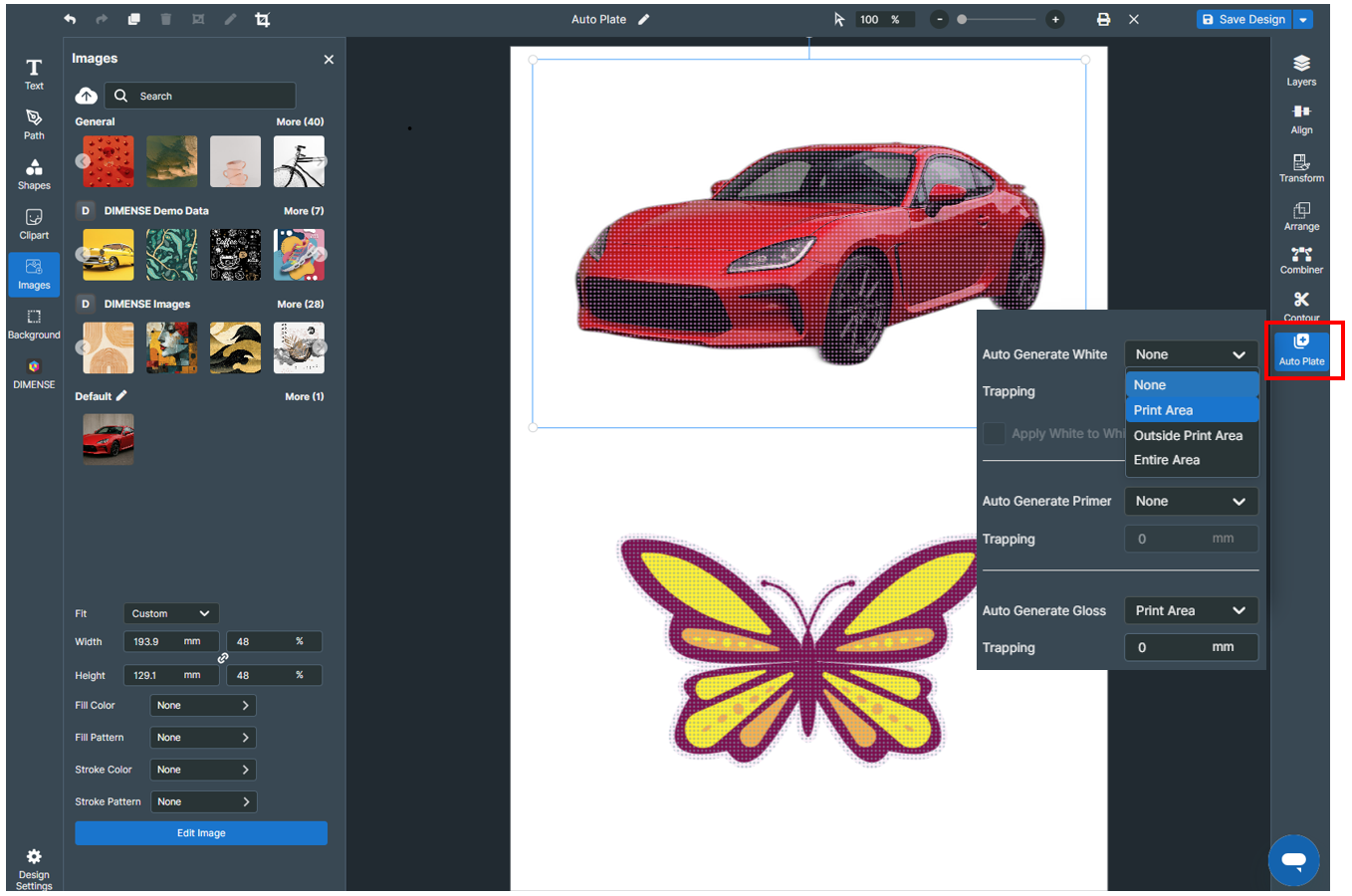

  • Auto Plate: Diese Funktion ermöglicht es, Weiß-, Glanz- und Primer-Tinten einfach auf Bild- oder Vektordaten anzuwenden.

  1. Platzieren Sie das Bild oder die Vektordaten auf der Zeichenfläche.
  2. Klicken Sie auf „Auto Plate“ und wählen Sie die Spezialfarbe aus, die Sie anwenden möchten.

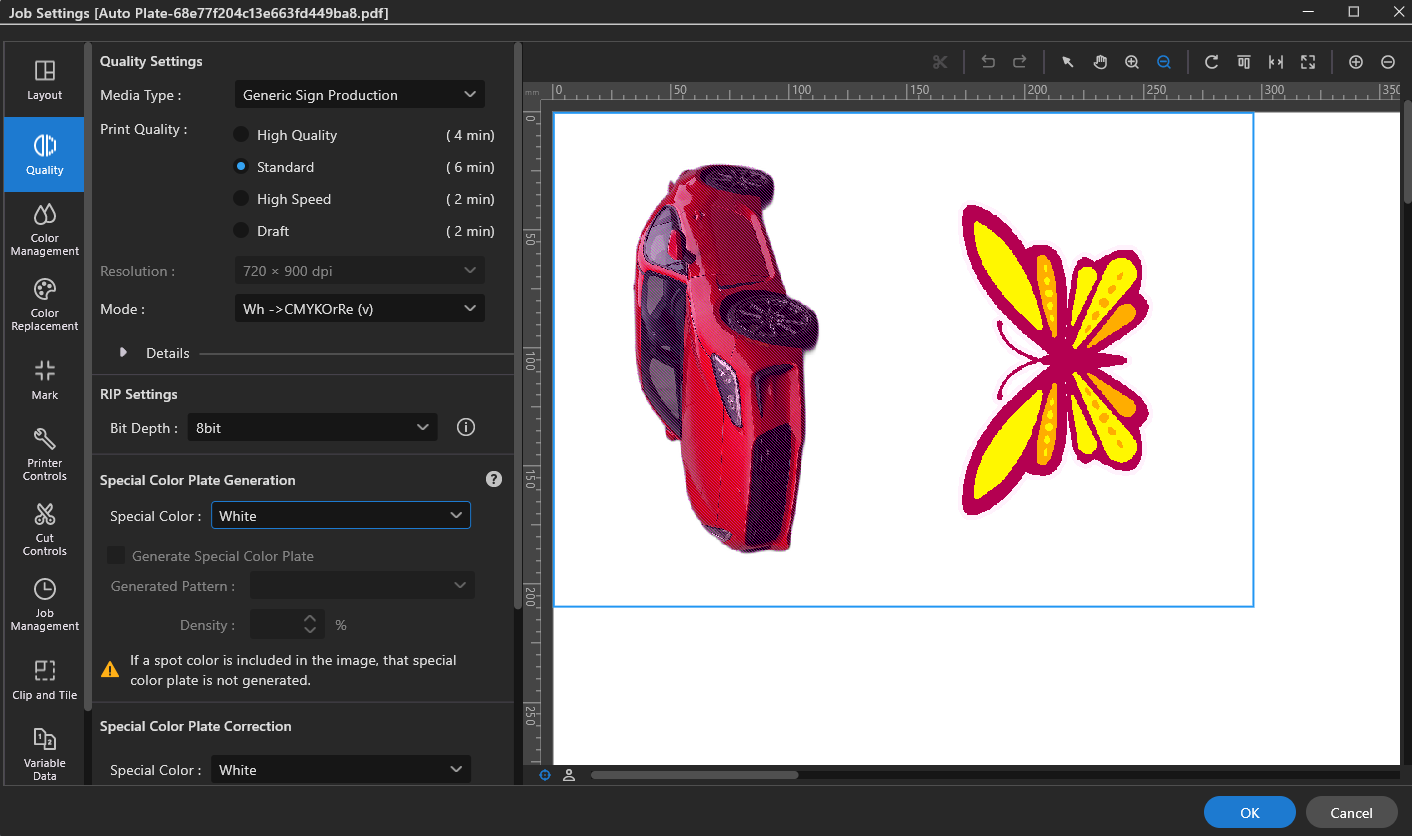

Versaworks 7 screen

  1.

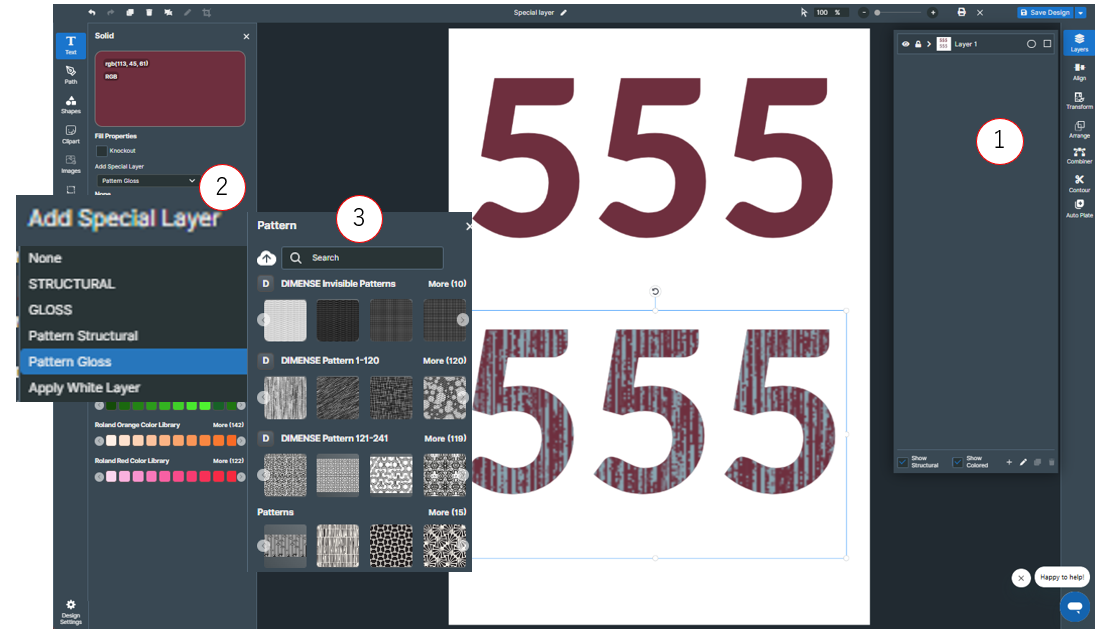

  • Spezialebene hinzufügen: Mit dieser Funktion können Sie automatisch Roland-Sonderfarben oder Muster-„Ebenen“ hinzufügen, während die Originalfarben erhalten bleiben.

  1. Wählen Sie die Ebene aus, für die Sie die Spezialebene festlegen möchten.
  2. Wählen Sie unter „Spezialebene hinzufügen“ den Typ der Ebene, die Sie konfigurieren möchten.
  3. Wenn Sie eine Musterebene auswählen, erscheint eine Liste von Mustern; wählen Sie das gewünschte Muster aus.
