El módulo Visual Communication simplifica el proceso de creación de un trabajo de impresión y corte mediante una herramienta de diseño intuitiva, que incluye una serie de formas, imágenes y cliparts predefinidos, procesados a través de una integración optimizada con VersaWorks.

Para consultar el manual del Roland DG Connect Designer VC Module, por favor accede a este enlace:

Enlace al Manual del Roland DG Connect Designer VC Module

https://downloadcenter.rolanddg.com/Roland_DG_Connect_Designer



Características principales del Módulo de Comunicación Visual

  • Edición sencilla de activos SVG
  • Vectoriza y edita imágenes con la herramienta de trazado
  • Utiliza la “Capa Especial” para asignar colores o patrones especiales de Roland
  • Eliminación fácil del fondo
  • Selecciona partes de la imagen y asigna colores o patrones especiales de Roland





Descripción general de la función principal

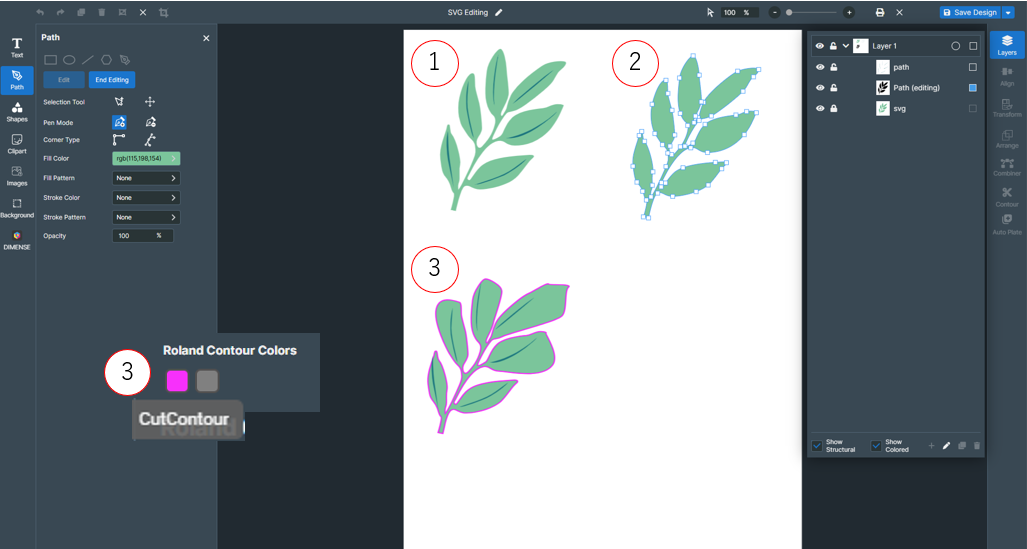

  • Edición de SVG: Esta función facilita la edición de datos SVG.
  1. Coloca el diseño SVG en el área de trabajo.
  2. Selecciona los datos del diseño y extrae las rutas.
  3. En el menú Path, elige la herramienta Pluma y edita las rutas.
  4. Al configurar el color del trazo como línea de corte, también puedes crear datos de corte.

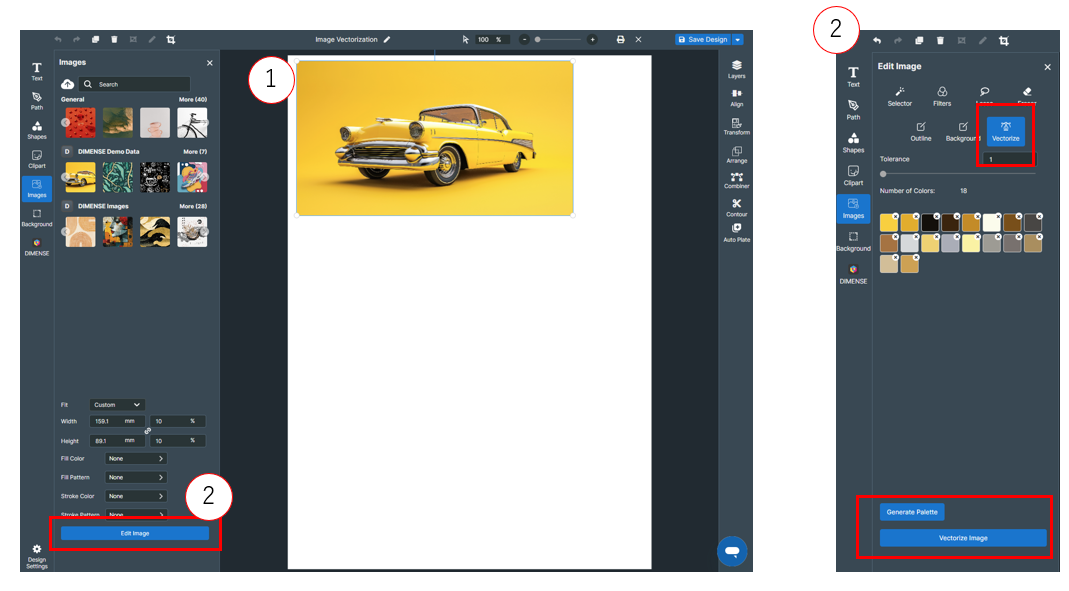

  • Vectorización de imágenes: Esta función permite vectorizar datos de imagen.

  1. Coloca la imagen en el área de trabajo.
  2. Haz clic en “Editar imagen”, luego selecciona “Vectorizar” → “Generar paleta” → “Vectorizar imagen”.
  3. Ahora puedes editar la imagen vectorizada.

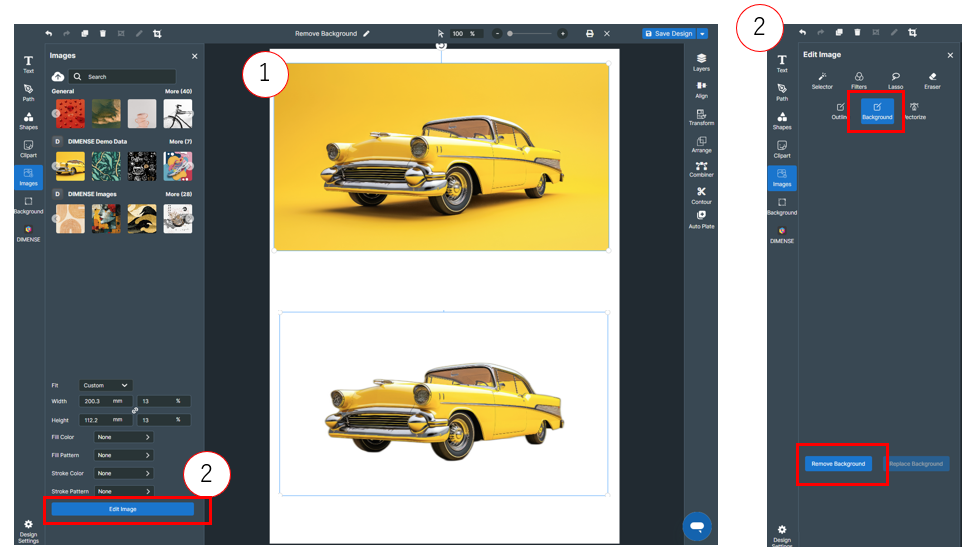

  • Eliminar fondo: Esta función permite eliminar fácilmente el fondo de los datos de imagen.

  1. Coloca la imagen en el área de trabajo.
  2. Haz clic en “Editar imagen”, luego selecciona “Fondo” → “Eliminar fondo” para quitar el fondo de la imagen.

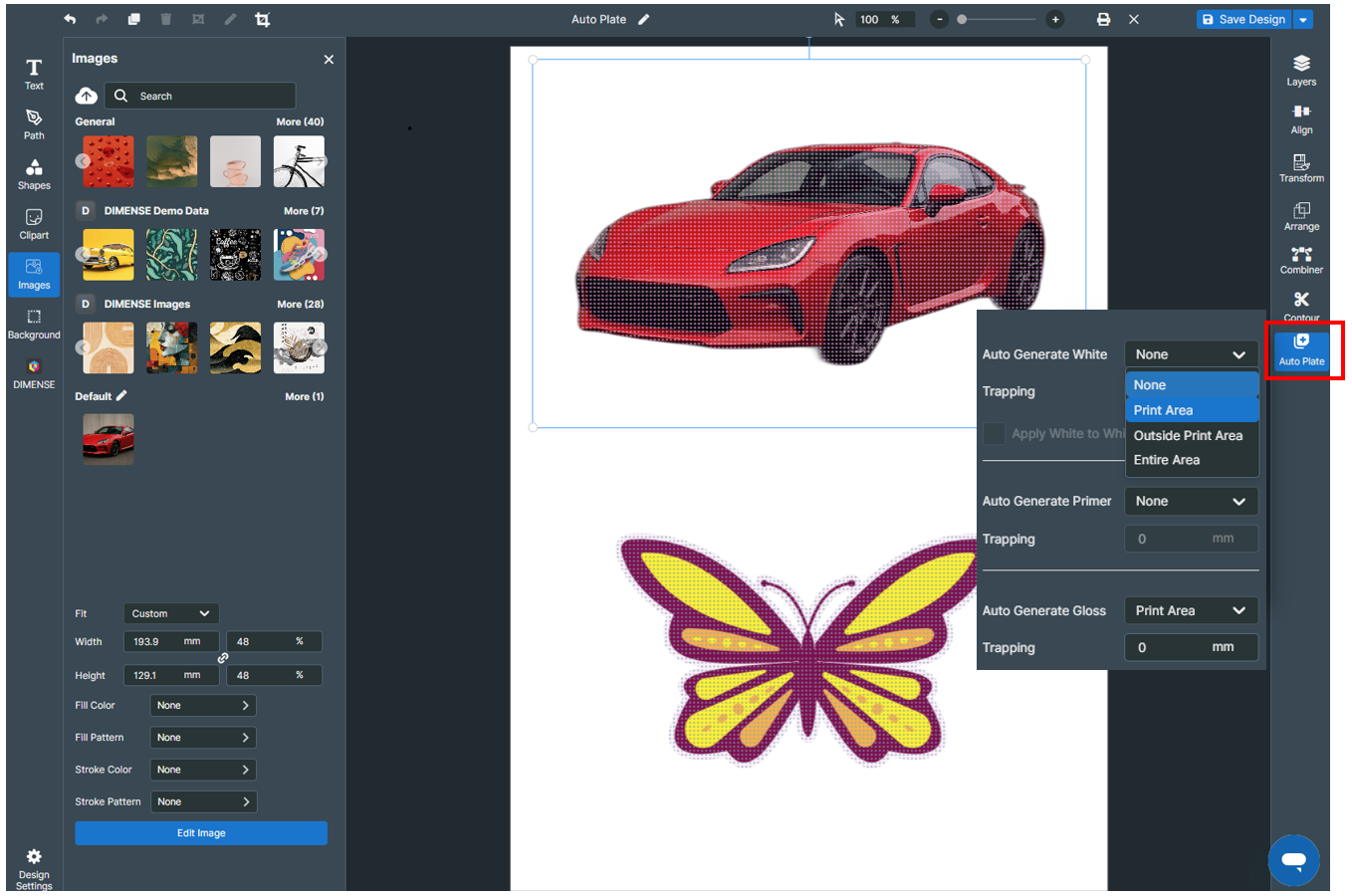

  • Auto Plate: Esta función permite aplicar fácilmente tintas Blanco, Brillo y Imprimación a datos de imagen o vector.

  1. Coloca la imagen o los datos vectoriales en el área de trabajo.
  2. Haz clic en “Auto Plate” y selecciona el color especial que deseas aplicar.

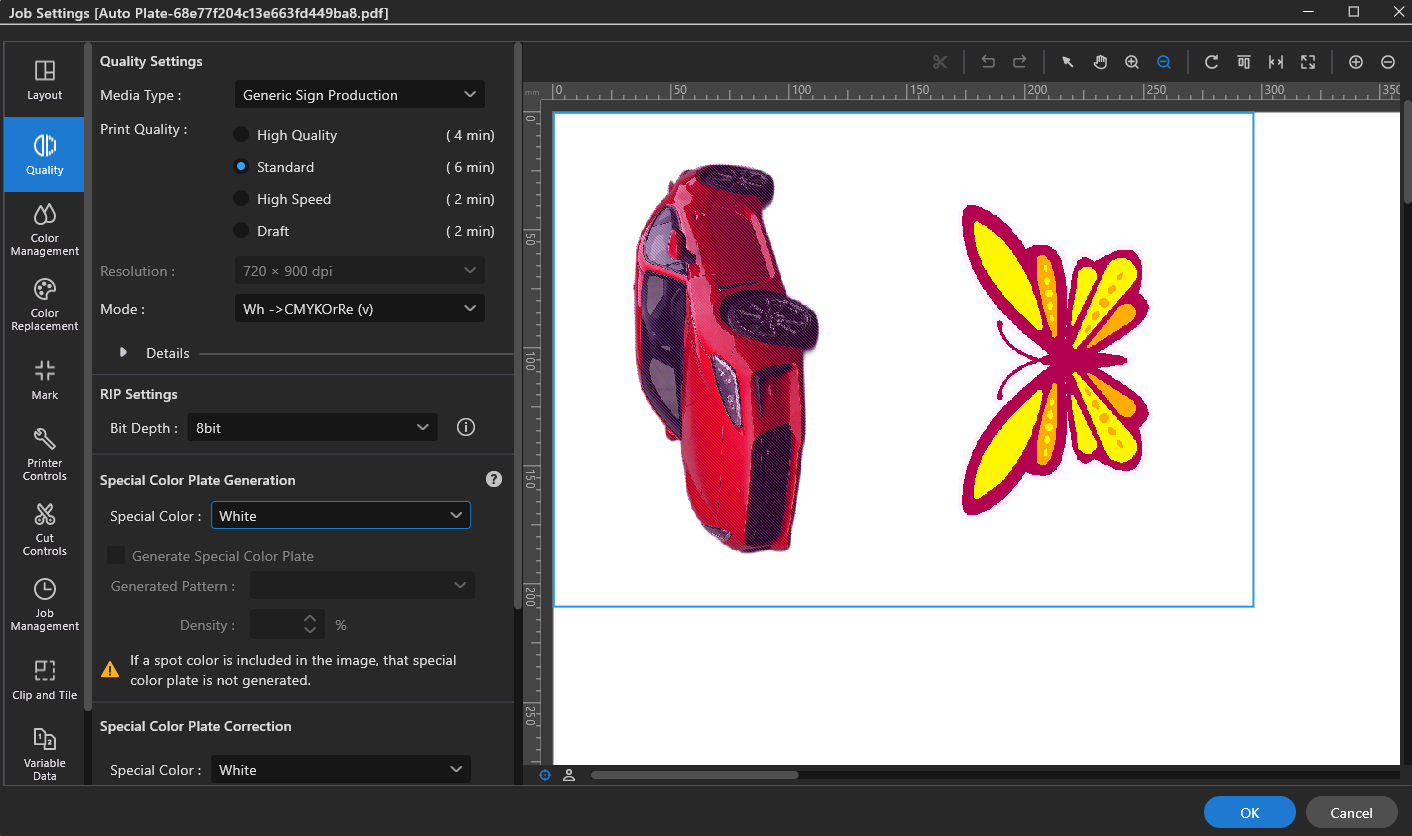

Versaworks 7 screen

  1.

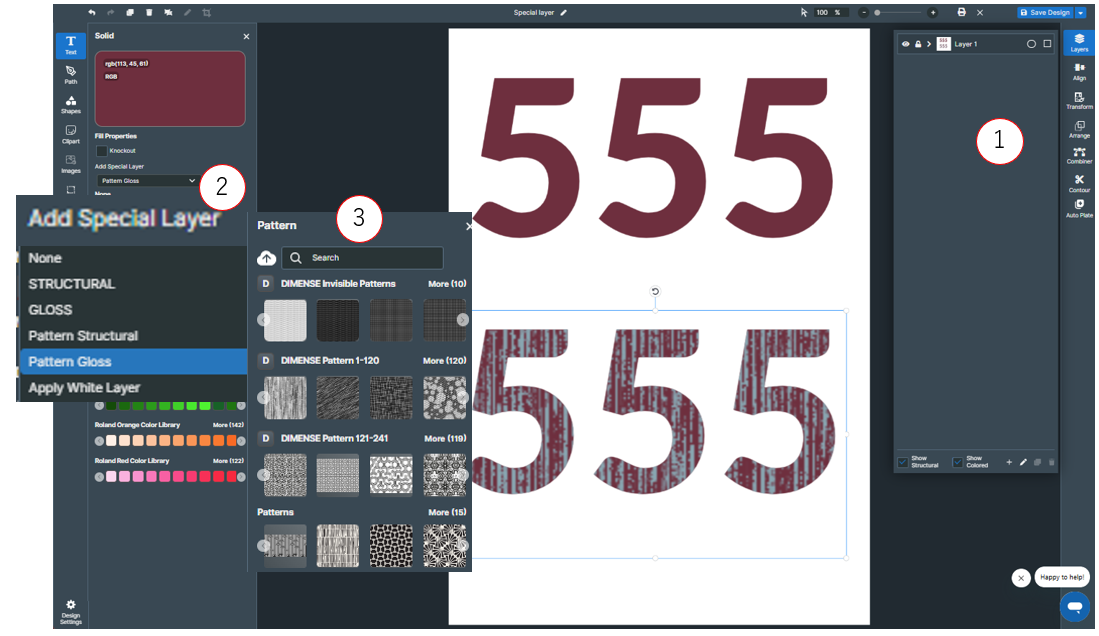

  • Agregar Capa Especial: Esta función permite añadir automáticamente colores directos de Roland o “capas” de patrones, manteniendo los colores originales.

  1. Selecciona la capa para la que deseas configurar la Capa Especial.
  2. Desde “Agregar Capa Especial”, selecciona el tipo de capa que deseas configurar.
  3. Si seleccionas una capa de patrón, aparecerá una lista de patrones; elige el patrón que deseas usar.
