Roland DG Connect Designer VC Module

Le module de communication visuelle simplifie la création d’un travail d’impression et de découpe grâce à un outil de conception intuitif. Il est livré avec un certain nombre de formes, d’images et de cliparts prédéfinis, traités via une intégration optimisée avec VersaWorks.

Pour consulter le manuel du module Roland DG Connect Designer VC, veuillez vous référer à ce lien :

Lien vers le manuel du module Roland DG Connect Designer VC

https://downloadcenter.rolanddg.com/Roland_DG_Connect_Designer

Caractéristiques principales du module de communication visuelle

• Édition facile des ressources SVG
• Vectoriser et modifier des images avec l’outil de tracé
• Utiliser la « couche spéciale » pour attribuer des couleurs ou des motifs spéciaux Roland
• Suppression facile de l’arrière-plan
• Sélectionner des parties d’image et attribuer des couleurs ou des motifs spéciaux Roland

Aperçu des fonctionnalités principales

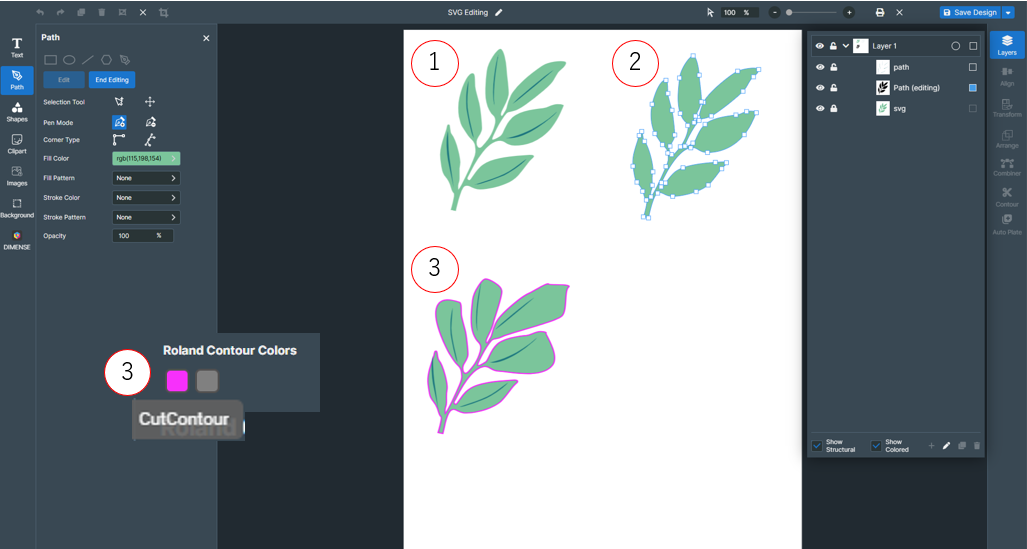

• Édition SVG : Cette fonctionnalité facilite la modification des données SVG.

1. Placez le design SVG sur la zone de travail.
2. Sélectionnez les données du design et extrayez les tracés.
3. Dans le menu Tracé, choisissez l’outil Plume et modifiez les tracés.
4. En définissant la couleur du contour comme ligne de découpe, vous pouvez également créer des données de découpe.

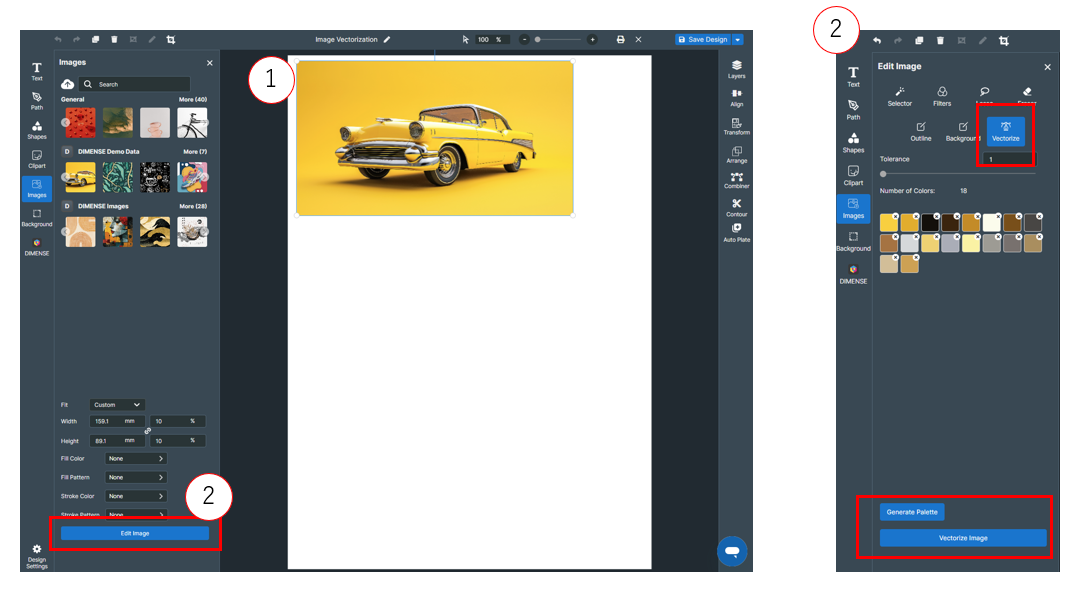

• Vectorisation d’image : Cette fonctionnalité permet de vectoriser des données d’image.

1. Placez l’image sur la zone de travail.
2. Cliquez sur « Modifier l’image », puis sélectionnez « Vectoriser » → « Générer la palette » → « Vectoriser l’image ».
3. Vous pouvez maintenant modifier l’image vectorisée.

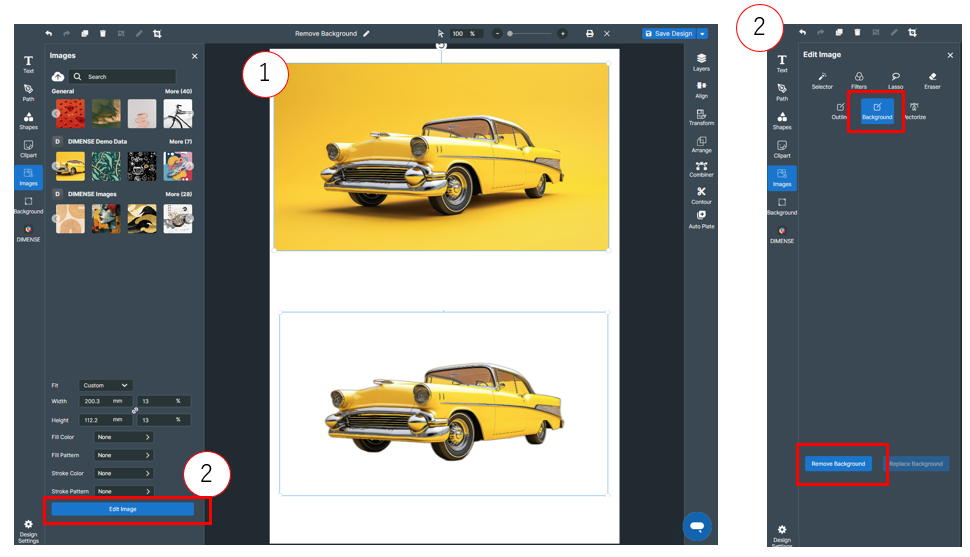

• Supprimer l’arrière-plan : Cette fonctionnalité permet de supprimer facilement l’arrière-plan des données d’image.

1. Placez l’image sur la zone de travail.
2. Cliquez sur « Modifier l’image », puis sélectionnez « Arrière-plan » → « Supprimer l’arrière-plan » pour supprimer l’arrière-plan de l’image.

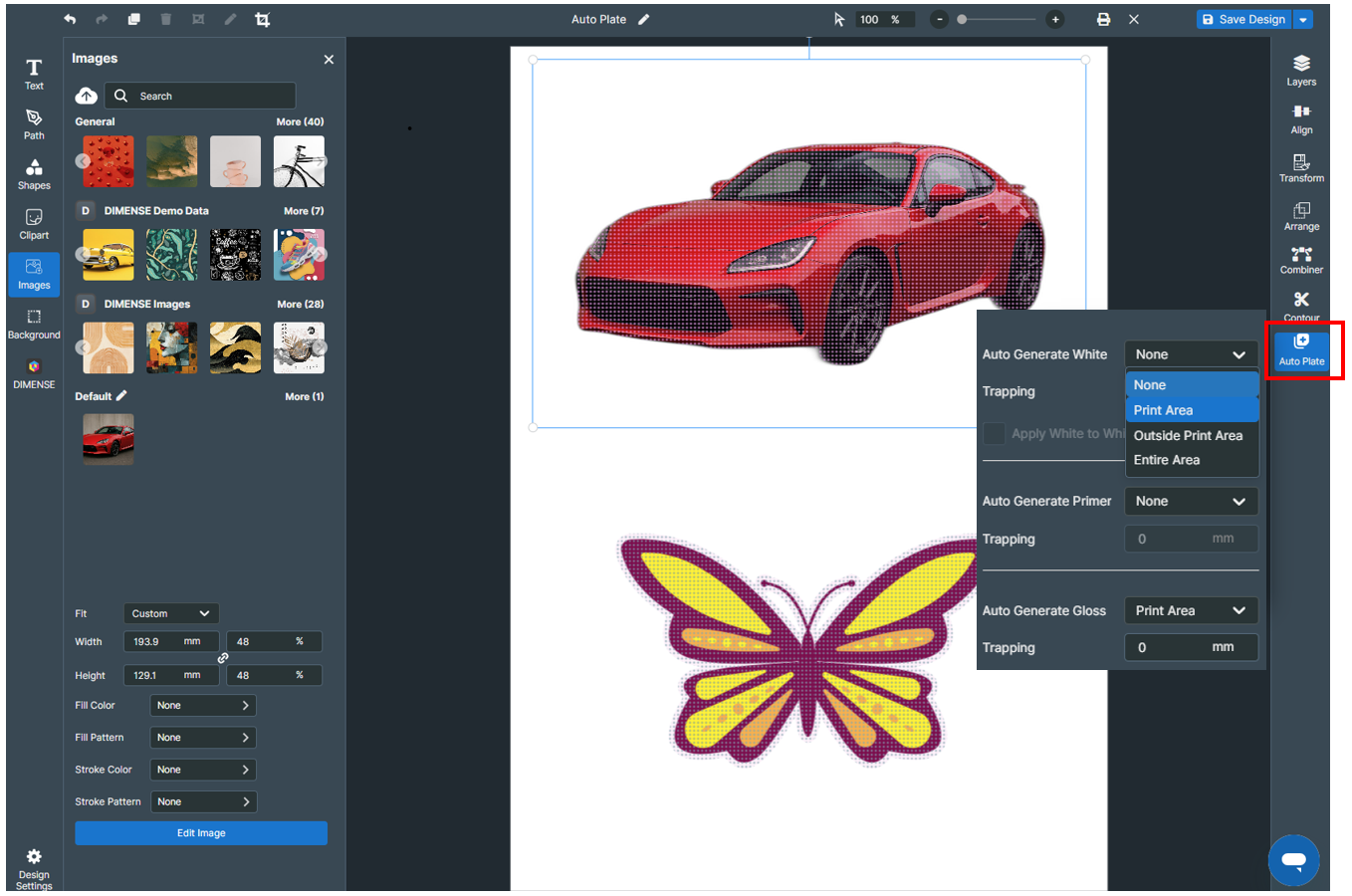

• Auto Plate : Cette fonctionnalité permet d’appliquer facilement des encres Blanc, Gloss et Primer aux données d’image ou vectorielles.

1. Placez l’image ou les données vectorielles sur la zone de travail.
2. Cliquez sur « Auto Plate » et sélectionnez la couleur spéciale que vous souhaitez appliquer.

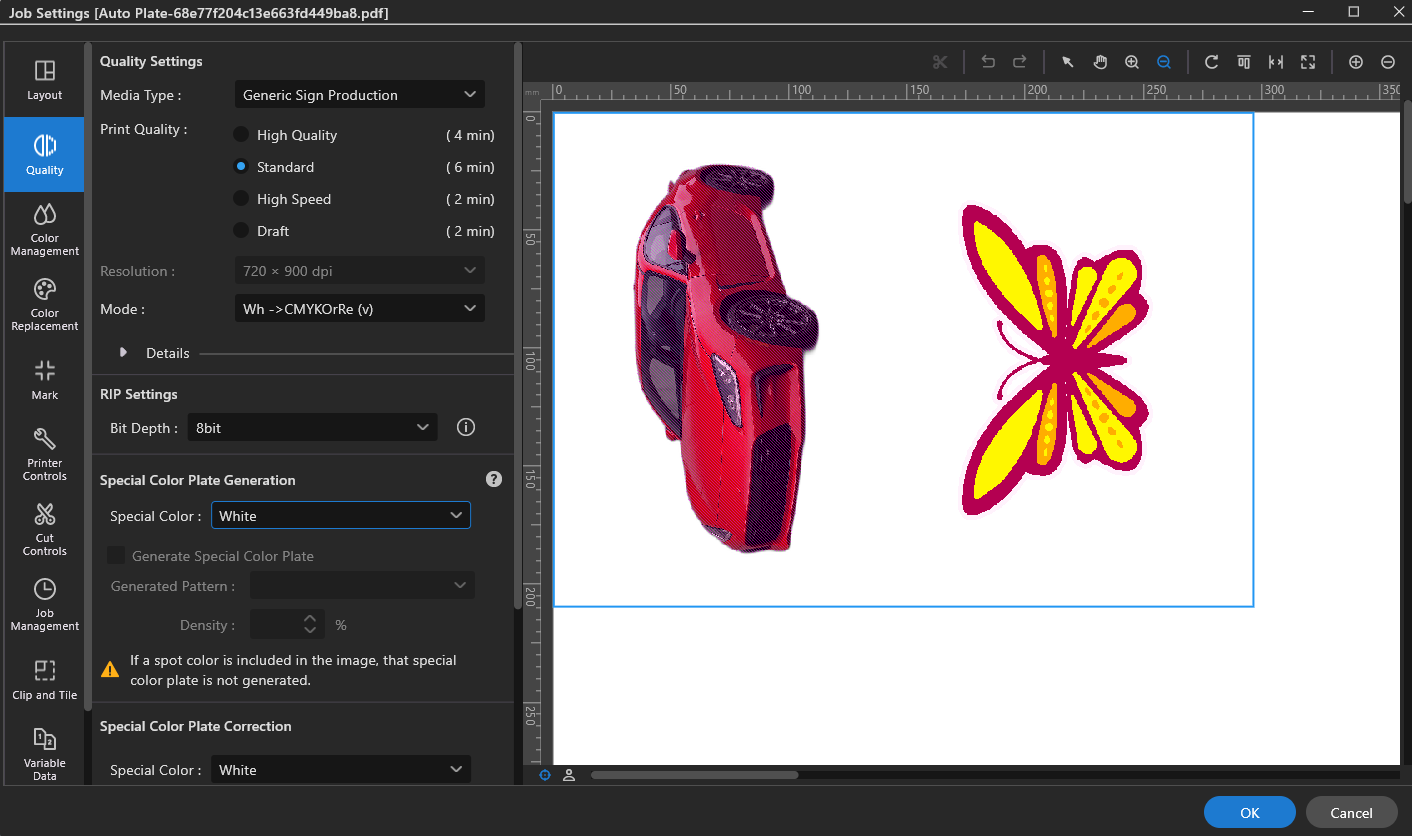

Versaworks 7 screen

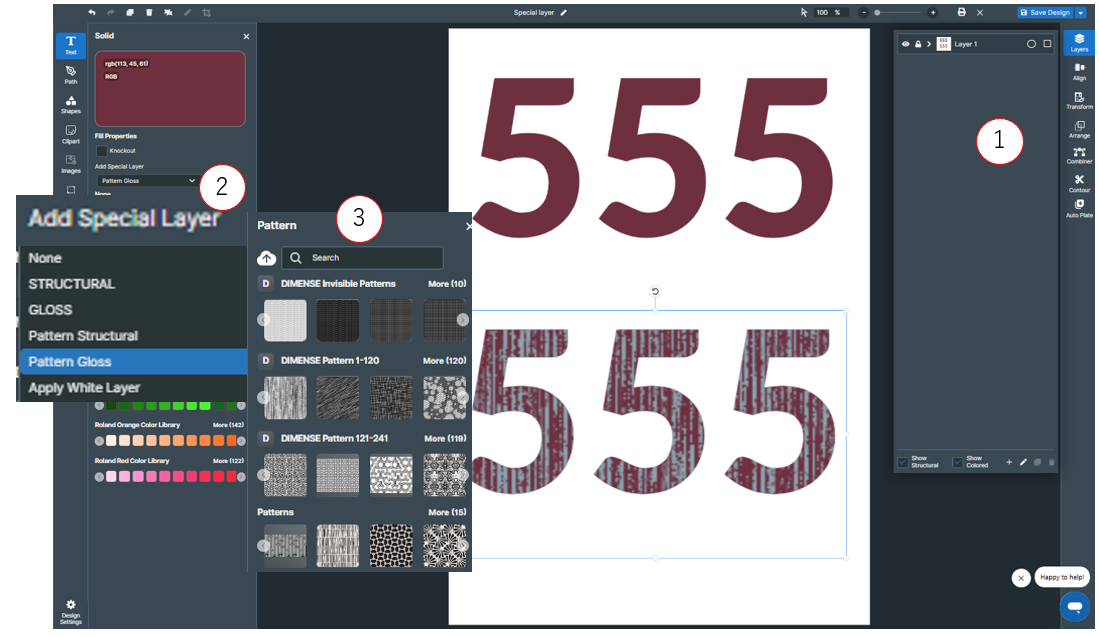

• Ajouter une couche spéciale : Cette fonctionnalité permet d’ajouter automatiquement des couleurs spéciales Roland ou des « couches » de motifs tout en conservant les couleurs originales.

1. Sélectionnez la couche pour laquelle vous souhaitez définir la couche spéciale.
2. Dans « Ajouter une couche spéciale », choisissez le type de couche à configurer.
3. Si vous sélectionnez une couche de motif, une liste de motifs apparaîtra ; choisissez le motif que vous souhaitez utiliser.
